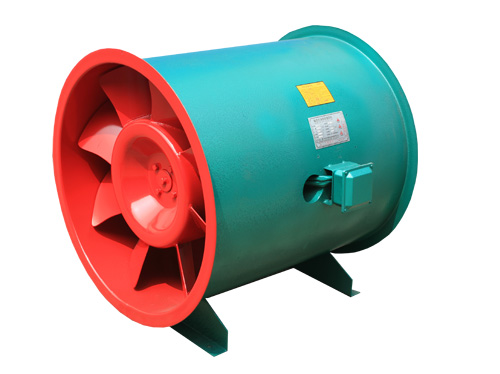

py消防高温排烟轴流风机

文章来源:消防高温排烟轴流风机 作者:消防高温排烟轴流风机小编 发布时间: 浏览次数:

py消防高温排烟轴流风机是公司按照民用建筑设计防火规范要求,结合国内外同类产品而研发的新产品。经过国家固定灭火和耐火构件质量监督检验中心检验合格。

py消防高温排烟轴流风机优点:

1、采用三元扭曲叶片和前导叶,使气体流动符合空间流动要求;

2、经过多次试验,使产品在保证性能前提下噪声更低;

3、采用大宽度圆弧叶片,使产品获得大压力系数;

4、当不考虑排烟功能时,该高温消防排烟风机可作为普通轴流风机使用。

py消防高温排烟轴流风机产品代号介绍:

YTPY-S、X、L №I、II、III

其中PY——指的是消防排烟轴流风机

S——是指该高温消防排烟风机可配双速电机

X——是指该高温消防排烟风机可配消声器

L——是指该高温消防排烟风机是立式结构

№I、II、III——是指机号,乘以100为叶轮直径(mm),按压力大小分为I、II、III……

以YTPY—SX№5代表消防排烟轴流风机配双速电机和消声器,叶轮直径500mm。

py消防高温排烟轴流风机主要部件组成:

1)叶轮(2)电机(3)内循环风叶轮(4)导叶、内筒、导流管孔(5)外筒。

py消防高温排烟轴流风机安装与使用:

1)可采用立式、卧式和吊架式安装。风机底座必须与基础平面自然结合,不许敲打底座强行联结,不得将管道的重量加在风机的部件上。

2)安装前应认真检查叶轮与机壳有否因运输损坏和变形,如有,应修复后再安装。

3)检查联接螺栓是否松动,电机绝缘是否良好,风机管道内有无防碍转动的物品。

4)风机安装后要进行试运转,有异常擦、碰和振动要立即排除。


py消防高温排烟轴流风机性能参数:

机号 转速
r/mIn
工况 风量
m3/h
全压
Pa
噪声
dB(A)
配用电机
 4I    1450   1 4423 212  68    Y80M14-0.55KW
2 4688 200
3 4980 185
4 5234 170
 4II    2900   1 4078 696  78    Y90S2-1.5KW
2 4816 611
3 5600 527
4 6098 407
 4III    2900   1 4558 730  80    Y90L2-2.2KW
2 5398 675
3 5995 588
4 6321 525

4IV

2900
1 6024 786
78

Y90L2-2.2KW
2 6658 762
3 7582 613
4 8054 522
 4.5I    1450   1 4866 260  71    Y80M24-0.75KW
2 5743 234
3 6330 198
4 6691 171

4.5II



1450

1 5943 282
72

Y90S4-1.1KW
2 6297 268
3 6675 252
4 7091 234
 4.5III

2900

1 3348 883  80    Y90L2-2.2KW
2 4628 844
3 6557 723
4 7472 524
 4.5IV

2900

1 5807 881  82    Y100L2-3KW
2 6857 836
3 7973 667
4 8683 515
 4.5V    2900   1 6489 924  82    Y100L2-3KW
2 7685 854
3 8536 744
4 9583 505
 5I

1450

1 6675 321  74    Y90S4-1.1KW
2 7878 289
3 8684 244
4 9178 211
机号 转速
r/min
工况 风量
m3/h
全压
Pa
噪声
dB(A)
配用电机

5II

1450
1 8153 347
74

Y90L4-1.5KW
2 9157 311
3 9727 289
4 10223 265
 5III    2900   1 4592 1090 83 Y112M

2-4KW

2 6348 1042
3 8994 893
4 10249 647

5.5 I

1450
1 7830 372
76

Y90L4-1.5KW
2 9383 324
3 9855 290
4 10832 211

5.5II

1450
1 10851 421
77
Y100L1

4-2.2KW

2 11498 400
3 12946 350
4 13607 321

6 I

960
1 6730 194
70

Y90S6-0.75KW
2 8065 169
3 8471 151
4 9311 110
 6II    960   1 9327 220  72    Y90L6-1.1KW
2 10476 197
3 11128 182
4 11695 168
 6III    1450 1 6883 392
77

Y90L4-1.5KW

2

8126

372
3 9449 297
4 10291 229
6IV 1450  1 10166 442 77 Y100L14-2.2KW
2 12182 385
3 13592 294
4 14063 251
6V 1450 1 14088 500 77 Y100L24-3KW
2 14927 477
3 16808 416
4 17665 382
6.3I 960 1 8841 223 71 Y90L6-1.1KW
2 10434 201
3 11501 170
4 12595 128
 6.3II    960


1 10797 242 72 Y100L6-1.5KW2
12127 217 3
12882 201 4
13539 185

机号 转速
r/min
工况 风量
m3/h
全压
Pa
噪声
dB(A)
配用电机
6.3III 1450 1 7967 432 79 Y100L14-2.2KW
2 9407 410
3 10939 327
4 11913 252
6.3IV 1450 1 14838 522 80 Y112M


4-4KW

2 17012 466
3 18146 417
4 19131 370
6.3V 1450 1 16308 552 80 Y132S4-5.5KW
 2  17280 526
3 18317 494
4 19457 459
7.1I 960 1 14062 290 76 Y112M6-2.2KW
2

16122

259

3 17197 232
4 18130 206

7.1II
960 1 15455 307 76 Y132S


6-3KW

 2  17358 275
3 18439 255
4 19379 235

7.1III
1450 1 11403 549 82 Y112M


4-4KW

2 13465 521
3 15657 415
4 17052 320
7.1IV 1450 1 19113 648 82 Y132S4-5.5KW
2 22557 583
3 24864 493
4 26280 426
7.1V 1450 1 23343 701 82 Y132M4-7.5KW
2 24734 667
3 26218 628
4 27850 583
8I 960 1 18102 360 78 Y132S


6-3KW

2

21364

324

3 23549 274
4 25791 206
8II 960 1 22109 390 80 Y132M16-4KW
2 24832 349
3 26377 324
4 27723 298
8III 1450 1 16313 696 83 Y132S4-5.5KW
2 19262 661
3 22398 527
4 24393 407
8IV 1450 1 21281 735 83 Y132M4-7.5KW
 2  25606 642
3 28609 520
4 30630 377
8V 1450 1 27342 823 86 Y160M4-11KW
2 32269 740
3 35568 626
4 37594 541
机号
转速
r/min
工况 风量
m3/h
全压
Pa
噪声
dB(A)
配用电机

8VI

1450
1 29287 954
87

Y160L4-15KW
2 33208 902
3 34846 835
4 37202 738

8VI

1450
1 31923 986 88
Y180M4-18.5KW
2 36461 911
3 38689 832
4 41021 739

9I

960
1 25774 456
78

Y132M26-5.5KW
2 30419 410
3 33529 347
4 35439 300
9II 960 1 31479 493 83 Y160M6-7.5KW
2 35356 442
3 37557 410
4 39472 377

9III

1450
1 23226 881
89

Y160M4-11KW
2 27426 836
3 31891 667
4 34731 515
9IV 1450 1 36647 1056 89 Y180M4-18.5KW
2 42517 948
3 47147 798
4 51066 629

9V

1450
1 43260 1066
89

Y180L4-22KW
2 49598 951
3 52905 851
4 55775 756

9VI

1450
1 45453 1248 91 Y200L4-30KW
2 51914 1153
3 55086 1053
4 58407 935

10I

960
1 35339 587
86

Y160L6-11KW
2 42424 552
3 48047 460
4 52734 356
10II 960 1 43181 609 86 Y180L6-15KW
2 48499 546
3 51518 507
4 54146 465

10III

1450
1 25223 1149 91 Y180M4-18.5KW
2 32337 1080
3 36310 1005
4 38676 933

10IV

1450
1 50270 1303
92

Y200L4-30KW
2 58322 1171
3 64674 985
4 70049 776

10V

1450
1 51929 1454
94

Y225S4-37KW
2 57474 1407
3 61229 1318
4 66752 1089

总结:

py消防高温排烟轴流风机采用CAD软件多目标优化设计,模压成型锥形轮毂式混流叶轮、高温电机直连传动,配设专门的电机冷却系统。该高温排烟轴流风机具有耐高温性能优良、效率高、体积小 、安装简便(水平、垂直、吊装均可)等优点,按GA211-199风机耐高温试验方法,能在280℃运行100分钟以上,介质温度100℃条件下运行20小时/次不损坏,满足国家消防技术要求,已被全国各大城市消防部门认可采用,广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防高温排烟和管道送排通风。
